お気に入り IoTデバイスケース

オプション:LoRa-BLE通信基板:5個セット

  • Bluetooth®︎LE
  • LoRa
  • 新商品
¥22,000 (税込み価格)
+送料¥330 (1商品あたり)
数量
SNS SHARE
  • Facebookでシェア
  • Twitterでシェア

製品概要

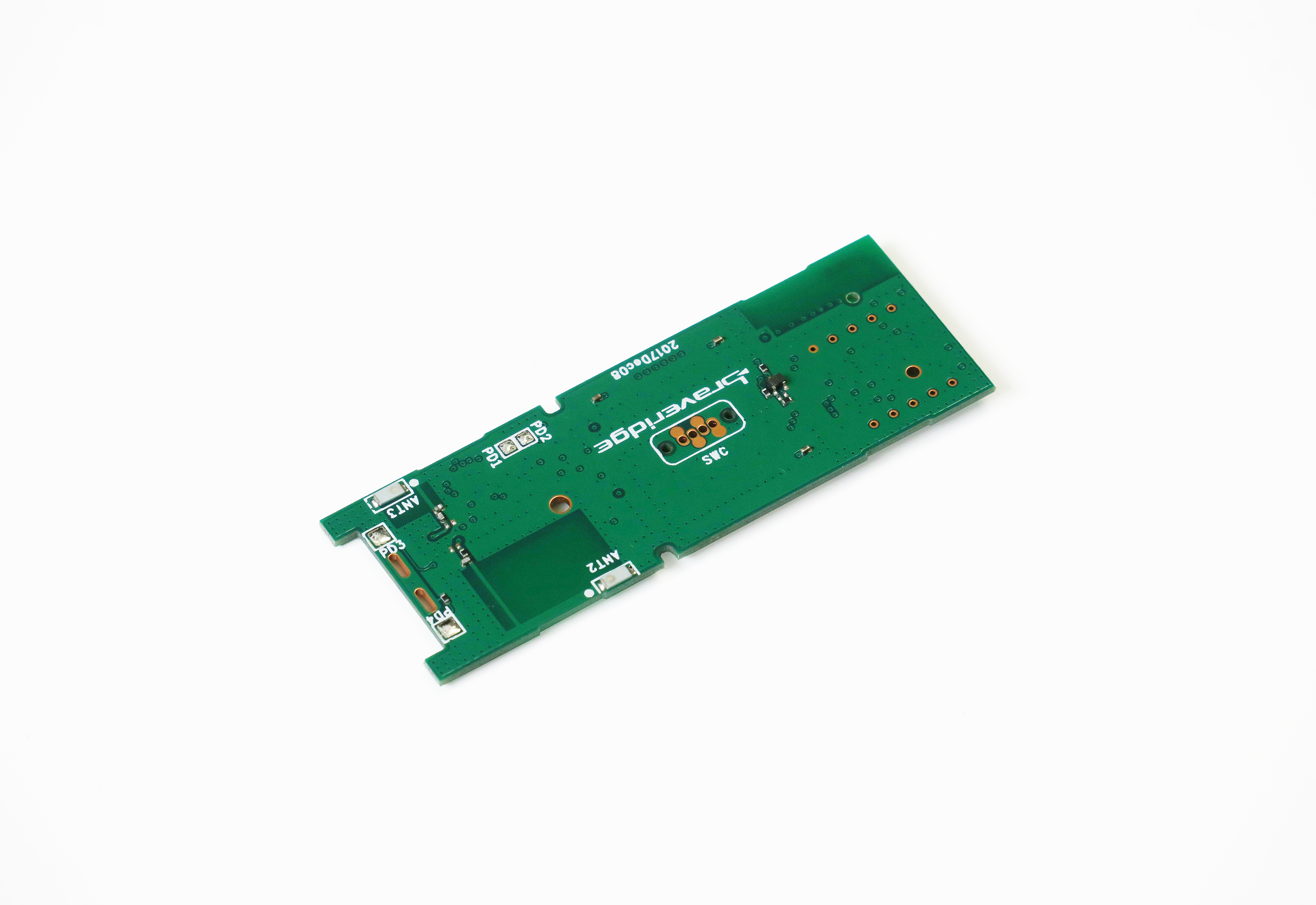

以下の対応IoTデバイスケースにそのまま組み込み可能なLoRa-BLE通信基板です。
LoRa+BLEコンボモジュール:BVMLRS923N52Sを搭載しており、ファームウェア設計を行うだけで、LoRa+BLEのデバイス製作が可能です。

Bluetooth®︎LE、以下「BLE」と表記します。

対応IoTデバイスケース

注意事項

数量限定品です。

本製品は未検査品として出荷いたします

初期不良があった場合は交換いたします。

受注生産も可能です。量産などでの使用をご検討の場合、部材の確保や納期が必要となりますので、早めにご相談ください。

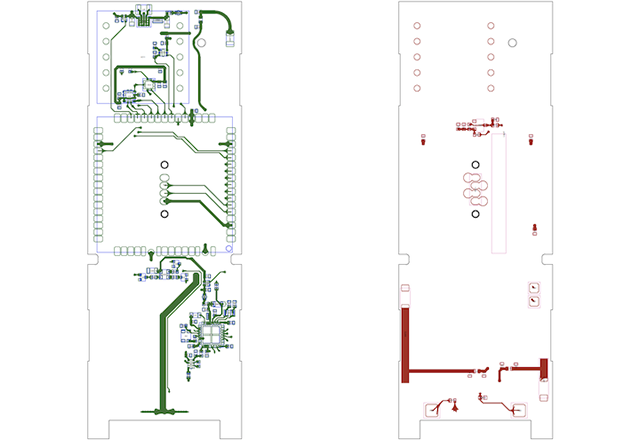

部品配置図

仕様

LoRa+BLE
コンボモジュール
BVMLRS923N52S
アンテナ BLE:モノポールチップアンテナ
LoRa:逆Fチップアンテナ
GPS:逆Fチップアンテナ
周波数レンジ Software Control
BLE: 2402MHz ~ 2480MHz
LoRa: 920.6MHz~928.0MHz
送信電力
(端子出力)
Software control
BLE: -40dBm ~ +4dBm
LoRa: -1dBm ~ +13dBm
※送信電力には電圧依存性があります。
入力電圧範囲 1.8V~5.5V
メインクロック
周波数
32MHz
サブクロック 32.768kHz
動作保証温度 -10~45℃
LED 赤色LED
規格 ・Bluetooth®︎認証
 Declaration ID:D034647
 QDID:94568
・日本電波法:007-AF0017
サイズ 71.0 × 25.0 × 3.5 mm

部品の廃番などにより、仕様が変更となる場合があります。

本基板を、量産に使用する場合はご相談ください。

電気設計CADデータ

電子CADソフトQuadceptで編集可能なプロジェクトファイル形式のCADデータです。

Quadceptプロジェクトファイル

回路図

3D CADデータ
