製品概要

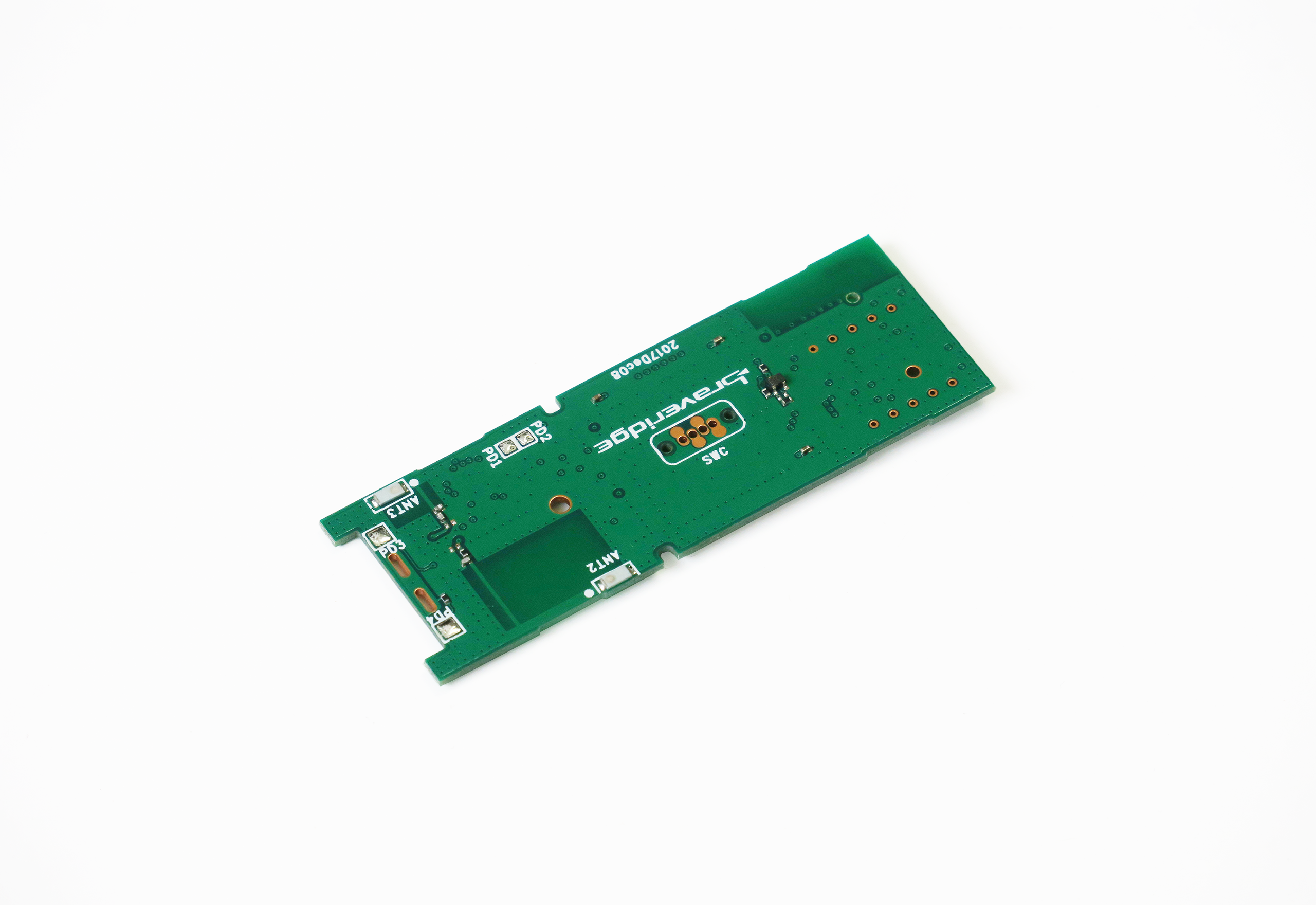

以下の対応IoTデバイスケースにそのまま組み込み可能なLoRa-BLE通信基板です。
LoRa+BLE※コンボモジュール:BVMLRS923N52Sを搭載しており、ファームウェア設計を行うだけで、LoRa+BLEのデバイス製作が可能です。
Bluetooth®︎LE、以下「BLE」と表記します。
対応IoTデバイスケース
注意事項
数量限定品です。
本製品は未検査品として出荷いたします
初期不良があった場合は交換いたします。
受注生産も可能です。量産などでの使用をご検討の場合、部材の確保や納期が必要となりますので、早めにご相談ください。

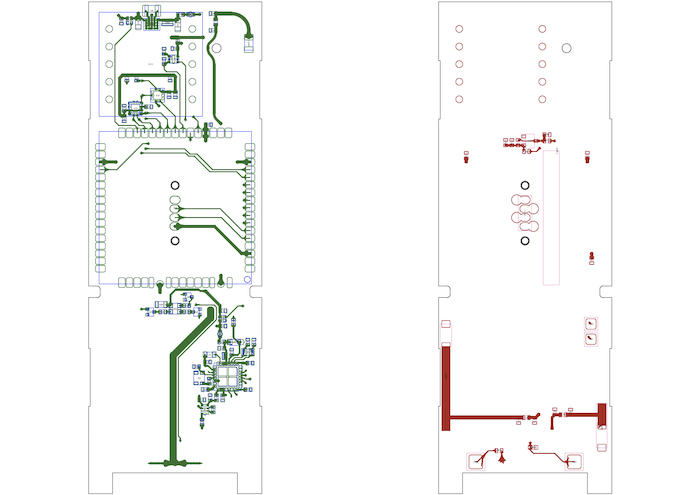

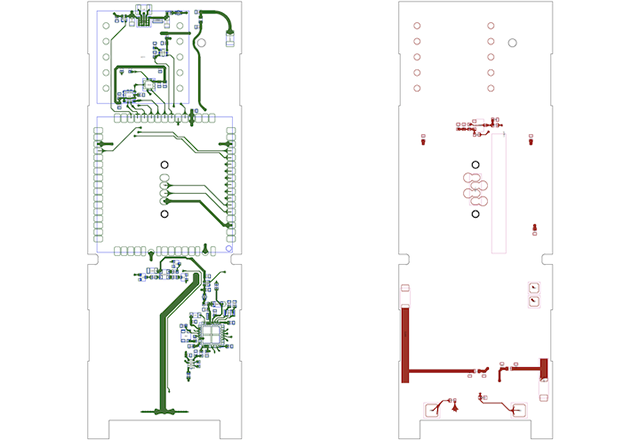

部品配置図
仕様
LoRa+BLE コンボモジュール |
BVMLRS923N52S |
---|---|
アンテナ | BLE:モノポールチップアンテナ LoRa:逆Fチップアンテナ GPS:逆Fチップアンテナ |
周波数レンジ | Software Control BLE: 2402MHz ~ 2480MHz LoRa: 920.6MHz~928.0MHz |
送信電力 (端子出力) |
Software control BLE: -40dBm ~ +4dBm LoRa: -1dBm ~ +13dBm ※送信電力には電圧依存性があります。 |
入力電圧範囲 | 1.8V~5.5V |
メインクロック 周波数 |
32MHz |
サブクロック | 32.768kHz |
動作保証温度 | -10~45℃ |
LED | 赤色LED |
規格 | ・Bluetooth®︎認証 Declaration ID:D034647 QDID:94568 ・日本電波法:007-AF0017 |
サイズ | 71.0 × 25.0 × 3.5 mm |
部品の廃番などにより、仕様が変更となる場合があります。
本基板を、量産に使用する場合はご相談ください。
電気設計CADデータ
電子CADソフトQuadceptで編集可能なプロジェクトファイル形式のCADデータです。
