製品概要
IoT水位センサーの筐体として利用できる、電池ケース内蔵PC樹脂ケースです。
下部に金属端子が2つついており、水によって導通することで特定の水位に達したことを検知します。
筐体設計と金型制作が不要なため、イニシャルコストをかけずに樹脂製筐体のデバイス製作が可能です。

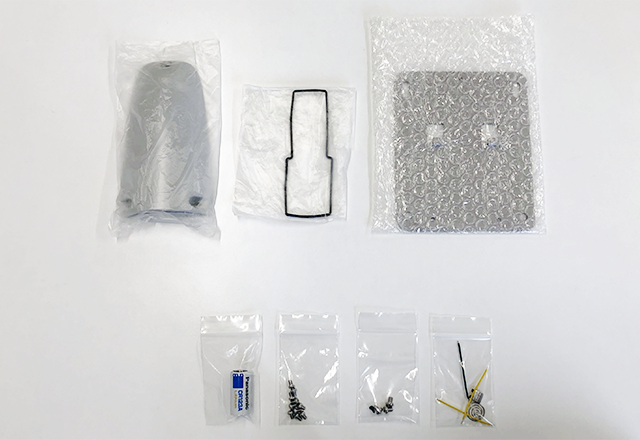

- CR123電池内蔵タイプ（電池端子溶着済）
- CR123リチウム電池付属

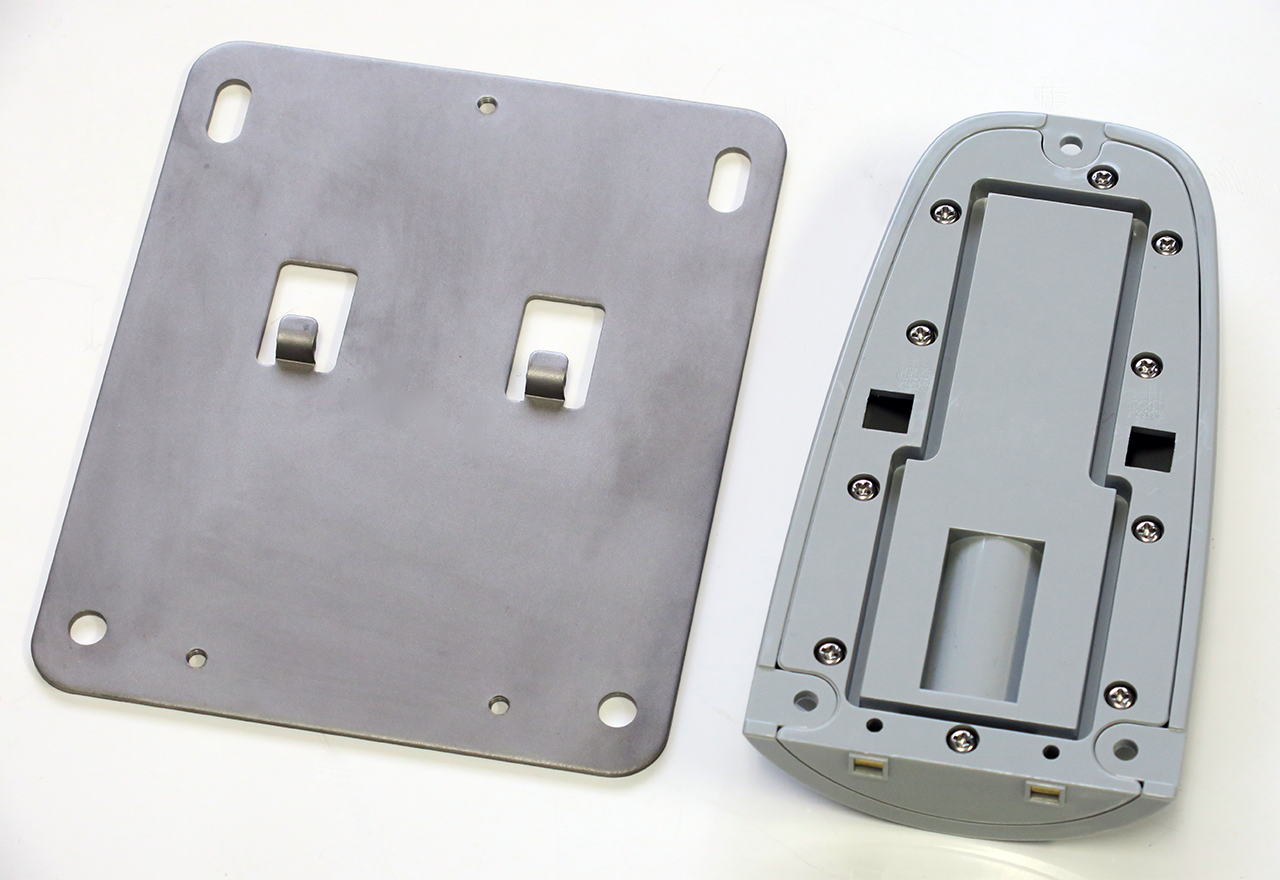

- SUS製取付金具付属
別途オプションとしてIoT水位センサー用通信基板をご用意しています。
量産でのご使用をご検討の場合、数量の確保や納期が必要になりますので、あらかじめご相談ください。
追加工・インクジェット印刷などご相談ください。
組立方法

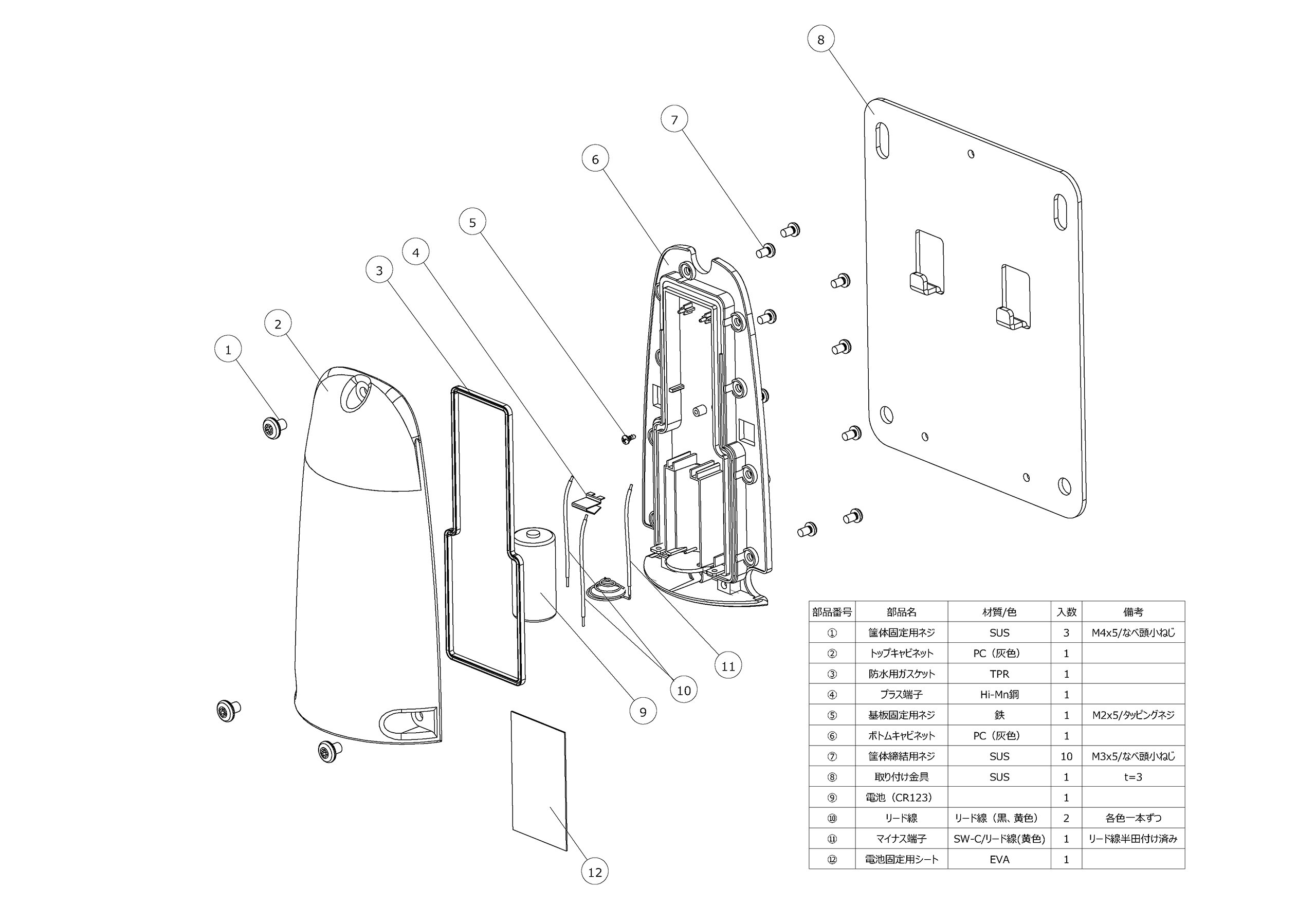

ケース部品構成
画像をClickするとPDFファイルの表示/ダウンロードが可能です。

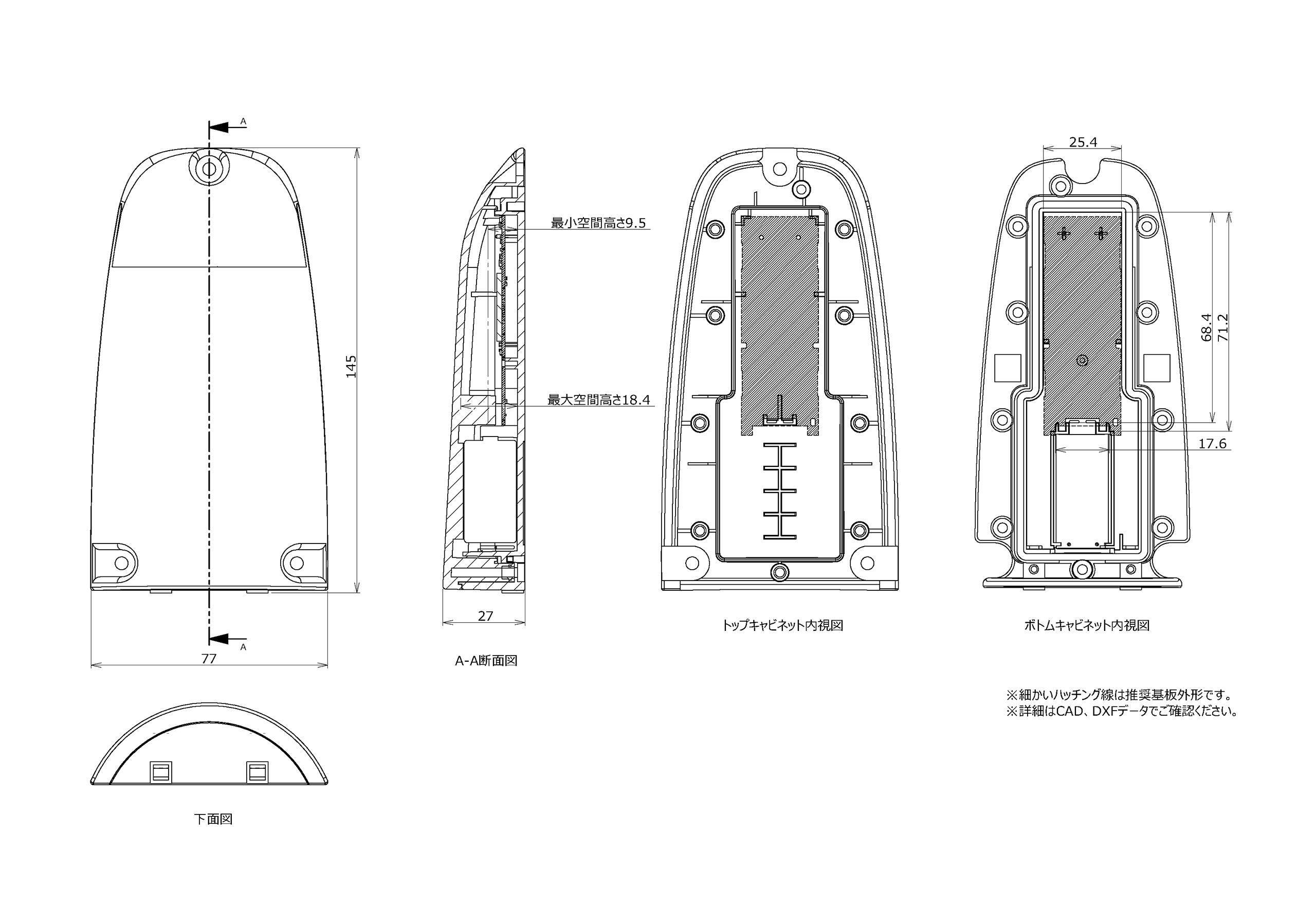

外観寸法
画像をClickするとPDFファイルの表示/ダウンロードが可能です。
仕様
| 本体サイズ | 145 × 77 × 27 mm |
|---|---|
| 筐体色 | 灰色（樹脂色） |
| 防水性能 | IPX5、IPX7 |
| 保証温度 | -10~45℃ |
| 使用電源(電池) | CR123リチウム電池 |
3D CADデータ
3D PDF
3D PDFファイルはWebブラウザ上では閲覧できません。必ずダウンロードしてAdobe Acrobat Readerを使って開いてください。
3D PDFを表示するには、Adobe Acrobat Reader が必要です。
